قبلا در مقاله “تبدیل نقشه های دو بعدی اتوکد به مدل سه بعدی” آموختید که چگونه می توانید یک فایل دو بعدی اتوکد را در سالیدورک وارد کرده و آن را به مدل سه بعدی تبدیل کنید. اما ممکن است گاهی لازم باشد تا از یک فایل سه بعدی سالیدورک خروجی دو بعدی با فرمت اتوکد تهیه کنید.
فرمتهای DWG و DXF که فرمتهای رایج نرم افزار اتوکد می باشند، به طور گسترده در صنعت مورد استفاده قرار گرفته و از آنجاییکه این فرمتها با بسیاری از سیستمهای CAM، دستگاههای CNC و برشهای لیزری سازگار هستند ممکن است نیاز داشته باشید از یک مدل سه بعدی یک فایل دو بعدی خروجی بگیرید.. در این مقاله با روش ذخیره فایلهای سالیدورک با فرمت دو بعدی اتوکد آشنا خواهید شد.
فهرست مطالب
دلایل تبدیل فایل سالیدورک به اتوکد
بیایید سه مورد استفاده رایج برای خروجی DWG/DXF را بررسی کنیم:
- خروجی گرفتن نمای دوبعدی از یک مدل سهبعدی
- خروجی گرفتن از سطح گسترده شیت متال
- خروجی گرفتن از یک نقشه (دراوینگ) سالیدورک
نحوه خروجی گرفتن نمای دوبعدی از یک مدل سه بعدی
اگر نیاز دارید که از نمای جلو، بالا، راست یا سایر نماهای استاندارد مدل سهبعدی یک خروجی دو بعدی بگیرید، میتوانید این مراحل را دنبال کنید:
فایل پارت یا اسمبلی را باز کرده و روی Save As کلیک کنید.
نوع فایل را DXF یا DWG انتخاب کرده و روی ذخیره کلیک کنید .
درDXF/DWG Output PropertyManager اگر گزینه Export را روی Faces/loops/edges تنظیم کنید می توانید یک وجه مسطح را از مدل سه بعدی انتخاب کنید تا لبه های آن بشکل فایل اتوکد ذخیره شود. برای ذخیره نماهای استاندارد از مدل سه بعدی گزینه Export را روی Annotation Views تنظیم کنید.
در قسمت Views to Export، نمای (نمایهای) مورد نیاز خود، مانند بالا، جلو و راست را انتخاب کرده و روی تأیید کلیک کنید.

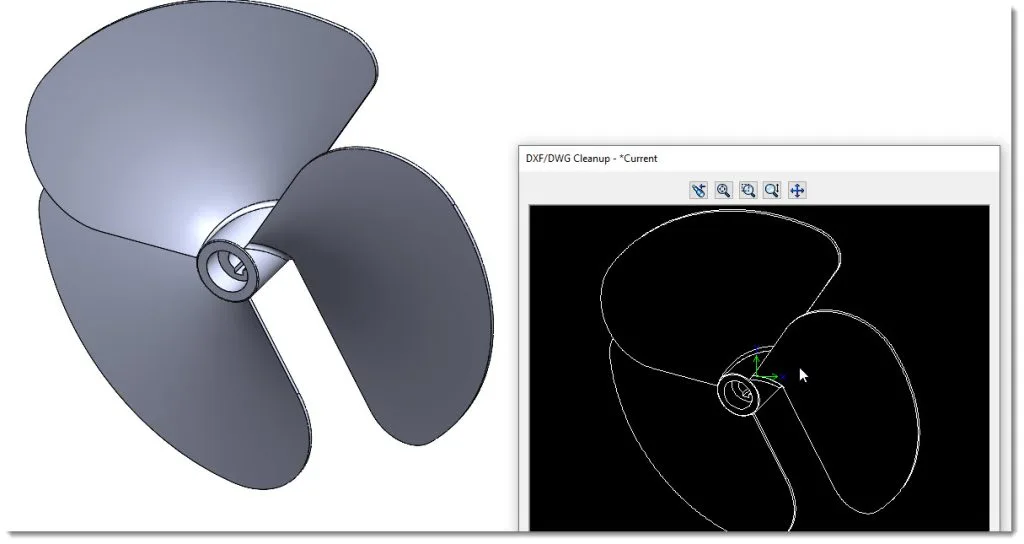

در پنجرهی باز شده DXF/DWG، میتوانید خطوطی را که میخواهید قبل از خروجی نهایی حذف شوند، انتخاب کنید.
برای پایان دادن به خروجی گرفتن، روی ذخیره کلیک کنید . همانطور که می بینید نماهای مورد نظر شما از مدل سه بعدی بصورت فایل اتوکد ذخیره می شوند.
نحوه خروجی گرفتن از سطح گسترده شیت متال
خروجی گرفتن از سطح گسترده شیت متال دوبعدی اغلب یک گام ضروری در گردش کار تولید برای فرآیندهایی مانند برش و خمکاری است. مراحل انجام این کار در زیر شرح داده شده است:
فایل پارت شیت متال را باز کرده و روی Save As کلیک و از لیست نوع فایل را DXF یا DWG انتخاب کرده و روی ذخیره کلیک کنید. همانطور که میبینید سالیدورک با تشخیص اینکه فایل پارت از نوع شیت متال میباشد یک گزینه را به بخش Export اضافه میکند. در DXF/DWG Output PropertyManager، گزینه Export را روی Sheet Metal تنظیم کنید.
در اینجا می توانید آیتمهایی را که قرار است از سطح گسترده شیت متال در فایل اتوکد ظاهر شوند را انتخاب کنید.
روی تأیید کلیک کنید. در پنجرهی باز شده DXF/DWGمیتوانید خطوطی را که میخواهید قبل از خروجی نهایی حذف شوند، انتخاب کنید.
برای پایان دادن به خروجی گرفتن، روی ذخیره کلیک کنید .
نحوه خروجی گرفتن از نقشه دوبعدی SOLIDWORKS
علاوه بر خروجی گرفتن مستقیم نماها از یک مدل سهبعدی، ممکن است بخواهید از یک فایل نقشه دو بعدی سالیدورک فایلهای DXF یا DWG خروجی بگیرید. در اینجا مراحل کار ساده بوده و تنها لازم است پس از باز کردن فایل نقشه در محیط دراوینگ سالیدورک، روی Save As کلیک کرده و پس از انتخاب نوع فایل (DXF یا DWG) روی ذخیره کلیک کنید.
گزینههای اضافی برای خروجی DXF/DWG
برای کنترل بیشتر بر خروجیهای DXF/DWG، نرمافزار SOLIDWORKS تنظیمات بیشتری را در قسمت تنظیمات سالیدورک قرار داده است. ابتدا دستور options را اجرا کرده و در قسمت system options گزینه Export را انتخاب کنید.
حال از لیست گزینه DXF/DWG را انتخاب کنید.
همانطور که مشاهده میکنید در اینجا میتوانید تنظیمات خروجی اتوکد مانند ورژن نرم افزار و یا نوع خطوط تبدیل شده را مشخص کنید. همچنین در صورتیکه از چند نما خروجی اتوکد میگیرید میتواند در اینجا مشخص کنید که نماها در فایلهای مجزا ذخیره شوند یا همگی در یک فایل و در صفحات متعدد ذخیره شوند.
