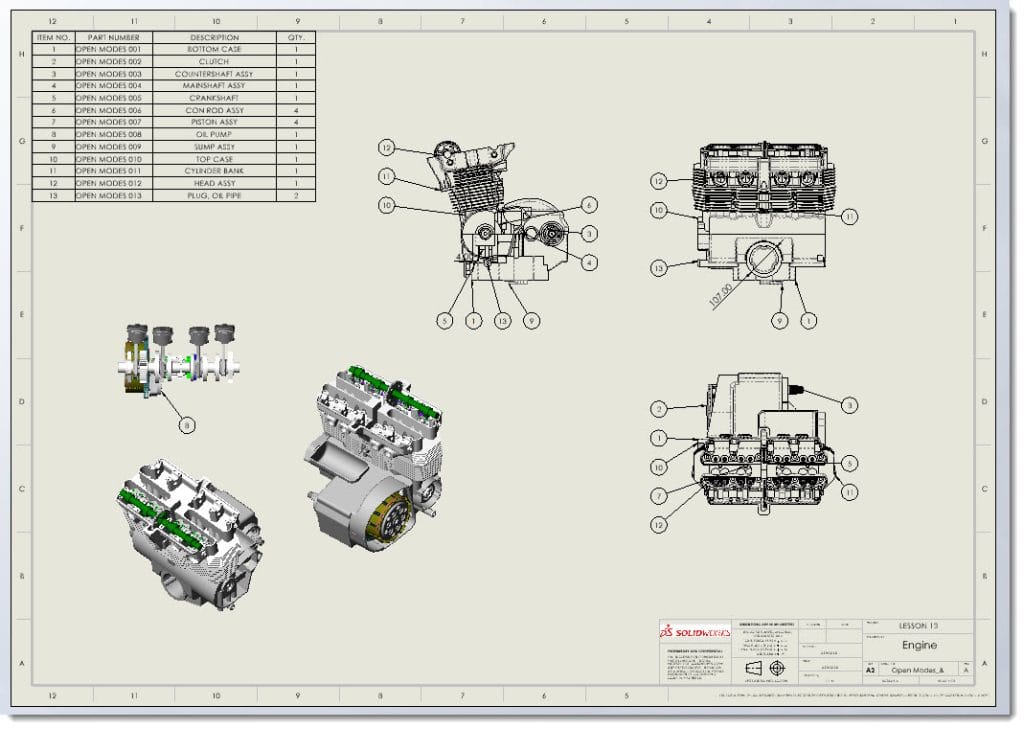

تمپلیت نقشه (Drawing Template) یا فرمت صفحه (Sheet Format)

در نقشه سالیدورک برای ایجاد تغییرات کادر نقشه، سایز کاغذ، واحد اندازه گذاری و مواردی از این دست باید تمپلیت نقشه را تغییر داد و یا فرمت صفحه؟ گاهی اوقات، کاربران سالیدورکس نیاز دارند تا نقشه‌های خود را مطابق با استانداردهای شرکت و صنعت تنظیم کنند. این کار عموماً با تغییر قالب نقشه (Drawing Template) و یا فرمت صفحه (Sheet Format)  آغاز می‌شود و این همان جایی است که تفاوت این دو مورد توجه قرار می گیرد. در این مقاله به بررسی این دو مفهوم پرداخته و خواهیم گفت در هر کدام از این موارد چه آیتمهایی از نقشه ذخیره میشوند.

تمپلیت نقشه (Drawing Template)

ابتئا به بررسی قالب نقشه یا همان تمپلیت می پردازیم. فایلهای نقشه در سالیدورک مانند سایر فایلها هنگام ایجاد باید از یک قالب مشخص ایجاد شوند. این قالب که در سالیدورک به آن تمپلیت (Template) گفته میشود برای فایلهای نقشه فرمت drwdot را دارند. لازم بذکر است در صورتیکه حین ایجاد فایل نقشه جدید هیچ قالبی را انتخاب نکنید قالب پیش فرض برای فایل نقشه در نظر گرفته میشود. باید توجه داشته باشید تمپلیت انتخابی برای یک فایل نقشه پس از انتخاب قابل تغییر نمی باشد.

آیتمهای ذخیره شده در تمپلیت نقشه

در قالب نقشه موارد زیر ذخیره شده و برای فایل دراوینگ جدید از این تنظیمات استفاده میشود.

تمام تنظیمات در سربرگ Document Properties

مانند استانداردهای نقشه کشی (ANSI، ISO، DIN و غیره)، واحد اندازه گیری و دقت ابعاد، تنظیمات ابعاد، نوشته ها، فونت و غیره

تمام مواردی که در Custom Properties از طرف کاربر تعریف شده است

مانند وزن قطعه، پارت نامبر، قیمت و غیره

نماهای از پیش تعریف شده

در تمپلیت می توانید بصورت پیش فرض نماهای خالی را ایجاد کنید تا هنگام قرار دادن پارت بصورت خودکار نماهای پیش فرض از قطعه در نقشه قرار گیرند.

جداول خالی

علاوه بر نماهای از پیش تعیین شده میتوانید جداول خالی مانند BOM (لیست قطعات) و یا لیست برش را نیز در تمپلیت فایل نقشه ذخیره کنید.

فرمت صفحه (Sheet Format)

مفهوم دیگری که در محیط نقشه سالیدورک وجود دارد فرمت صفحه یا همان Sheet Format می باشد. فرمت صفحه همانطور که از نامش بر می آید طرح بندی (layout) صفحه را مشخص می کند. فایلهای فرمت صفحه با پسوند slddrt در محیط ویندوز شناخته میشوند.

نکته مهم اینکه بر خلاف تمپلیت که پس از انتخاب قابل تغییر نمیباشد، فرمت صفحه انتخابی برای یک فایل نقشه را می توانید به دفعات تغییر دهید.

آیتمهای ذخیره شده در فرمت صفحه (Sheet Format)

اندازه صفحه (Sheet Size)

مرزبندی حاشیه نقشه (Border)

کادر و تایتل نقشه (Title Block)

تایتل بلاک یا همان کادر نقشه که انواع توضیحات نقشه مانند نام پارت، مقیاس، لوگوی شرکت و سایر موارد مربوط به نقشه در آن گنجانده می شود. این نوشته می توانند به properties فایل نقشه و یا مدل سه‌بعدی متصل به نقشه مرتبط باشد و بصورت خودکار آپدیت شود.

ارتباط بین آنها

حال که با مفهوم تمپلیت و فرمت صفحه آشنا شدید باید ارتباط بین این دو مورد را فرا بگیرید. وقتی یک فایل نقشه جدید با فرمت slddrw را در سالیدورک ایجاد می‌کنید، همانطور که در تصویر زیر مشاهده میکنید از شما خواسته می‌شود که یک قالب (Drawing Template) را انتخاب کنید. پس از انتخاب تمپلیت بر اساس اینکه تمپلیت انتخابی از قبل بهمراه یک فرمت صفحه ذخیره شده باشد یا خیر، دو حالت وجود دارد:

تمپلیت از قبل به یک فرمت صفحه متصل است.

اگر تمپلیت به یک فایل Sheet Format لینک شده باشد، پیش‌نمایشی از فایل Sheet Format را در پنجره Preview مشاهده خواهید کرد. پس از ایجاد فایل نقشه بصورت خودکار فرمت صفحه متصل در نقشه ظاهر میشود.

تمپلیت از قبل به یک فرمت صفحه متصل نیست.

اگر تمپلیت به یک فرمت صفحه وصل نباشد با انتخاب آن پیش‌نمایش خالی خواهد بود.

در این حالت با ساخت فایل نقشه بلافاصله صفحه انتخاب فرمت صفحه به نمایش در می آیند.

با انتخاب شیت فرمت مورد نظر از لیست یا از روی درایو، نقشه جدید با فرمت صفحه انتخاب شده به نمایش در می آید.

نکته : تمپلیت پیش‌فرض نقشه در سالیدورک Drawing.drwdot به هیچ فایل sheet format متصل نیست.

اتصال فرمت صفحه به یک تمپلیت

در صورتیکه بخواهید یک تمپلیت را به یک شیت فرمت متصل کنید تنها لازم است پس از باز کردن یک فایل جدید با آن تمپلیت و انتخاب شیت فرمت مورد نظر بدون هیچ کار دیگر آنرا با فرمت drwdot ذخیره کنید. بعد از آن با انتخاب این تمپلیت بصورت خودکار شیت فرمت متصل به آن باز می شود.
